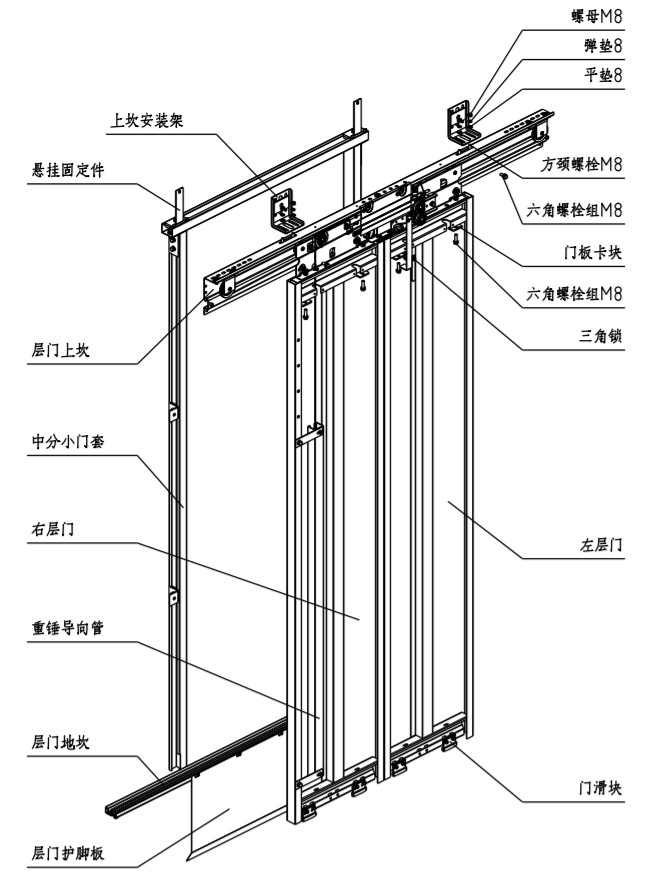

2-яфраклар үзәге THY-LD-B десант ишекләрен ачу
1. Блокны ачу ысулы - ишек тактасын ачу һәм 45Кг маятник тәэсирен сынау.
2. Ишек авыр чүкеч белән ябылырга мәҗбүр, һәм авыр чүкеч һәм юл трубасы төшү ишегенең эчке ягына урнаштырылган.
3.
4. Ишек йозакның кулланыла торган көчәнеше: ≤ AC230V, ≤ DC110V.

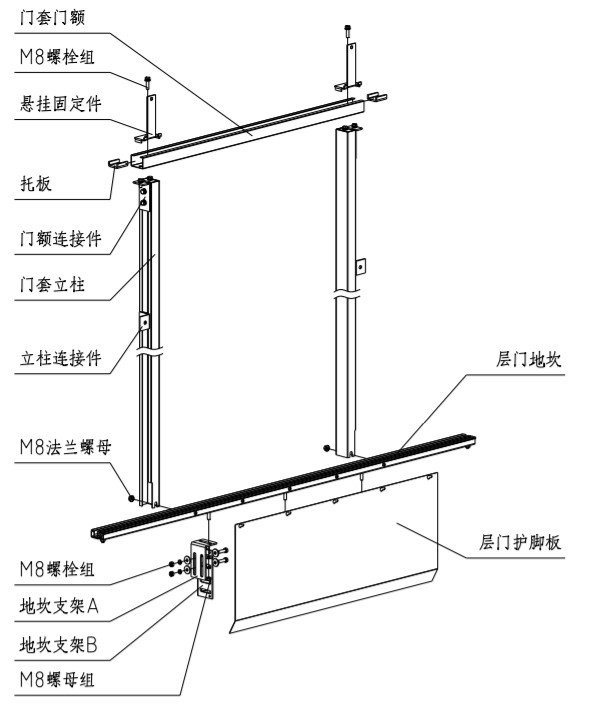

1. Силл һәм ишек каплавы урнаштыру
1.1. Силлның керү һәм чыгу урынын күтәрү юлының зурлыгына карап билгеләгез; силлның үзәген керү һәм чыгу үзәге белән бер үк итеп көйләгез, һәм силл үзәген билгеләгез; силл дәрәҗәсен 1/1000-дән ким булырга тиеш; Су күтәрелү юлына кермәсен өчен өслек.
1.2. Ишек каплавы баганасын һәм ишек каплавы ишеген тоташтыручы кисәкләр белән җыеп, асылынып торган өлешләрне урнаштырыгыз; ишекне силлга куегыз, ишек каплавы баганасының вертикальлеген 1/1000-дән ким булмаска көйләгез; ишек каплавы үзәге подъезд үзәгенә туры килә һәм Sill үзәк билгесен үлчәүдән чыга; ишек капкасының аскы маңгай яссылыгы һәм силлның өске яссылыгы чиста ишек биеклеге. Көйләү тәмамлангач, M8 фланг гайкасын бикләгез. Зурлыкны көйләгәннән соң, багана тоташтыргычын стенага урнаштырыгыз.
1.3. Силлда төшү ишегенең бармак сакчыларын төзәтегез.

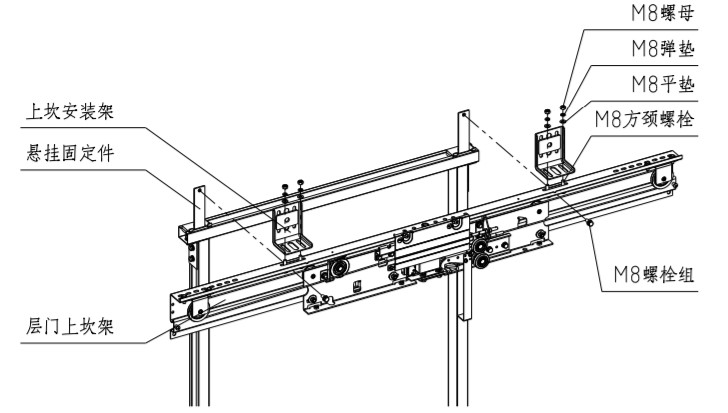

2. Десант ишек җайланмасын урнаштыру
2.1. Десант ишегенең өске силл рамкасын асма белән тоташтыру өлешенең аскы очындагы барб белән тигезләгез, һәм өске силл рамкасын һәм төшү ишегенең асылмалы өлешен M8 * 20 болт төркеме аша ябыгыз.
2.2. Өске силл монтаж рамкасын күтәрү диварына киңәйтү болтлары яки дивар болтлары белән төзәтегез. Upperгары силл монтаж рамкасы һәм төшү ишеге өске силл M8 квадрат муен болтлары белән тоташтырылган.
2.3. Ишекнең үзәген ачык һәм керү һәм чыгу үзәген эзлекле итәр өчен, төшү ишегенең өске силлын сулга һәм уңга көйләгез.
2.4. Десант ишек җайланмасының идәненең вертикальлеген көйләгез. Десант ишеге җайланмасының идәненең вертикальлеген вертикаль сызык куеп яки белешмә буларак машина ишеге силлын алыгыз.
2.5 Түбән каттагы ишекләргә силл рамкасын урнаштыруның төп параметрларын караганнан соң, барлык урнаштыру болтларын кысыгыз:

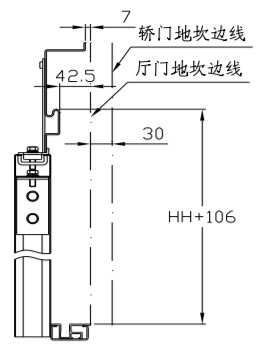

Десант ишегенең өске силл рамкасының биеклеге: өске силл рамның өске өслеге белән төшү ишегенең тимер юл белән төшү ишеге силлының арасы HH + 106mm;
Десант ишегенең өске силл рамкасының үзәге: төшү ишегенең өске силл рамкасы белән керү һәм чыгу үзәге арасында тайпылыш ± 1 мм;
Десант ишегенең өске силл юл тимер юлы белән машина ишеге силласы арасы: төшү ишегенең өске силл юл тимер юлы белән төшү ишеге силласы арасы 42,5 мм, машина ишеге силлыннан ераклык 72,5 мм.
Десант ишегенең өске силл рамкасының биеклеге: өске силл рамның өске өслеге белән төшү ишегенең тимер юл белән төшү ишеге силлының арасы HH + 106mm;
Десант ишегенең өске силл рамкасының үзәге: төшү ишегенең өске силл рамкасы белән керү һәм чыгу үзәге арасында тайпылыш ± 1 мм;
Десант ишегенең өске силл юл тимер юлы белән машина ишеге силласы арасы: төшү ишегенең өске силл юл тимер юлы белән төшү ишеге силласы арасы 42,5 мм, машина ишеге силлыннан ераклык 72,5 мм.
